LYCEE Emile COMBES - 17800 PONS
Section Techniciens Supérieurs
Travaux Publics 1ère année
Visite de chantiers du jeudi 12
septembre 2002
Jeudi 12 septembre la nouvelle promotion
TSTP a passé la journée en Charente où elle a été reçue sur
les chantiers de 2 ouvrages exceptionnels réalisés par
l'entreprise DV CONSTRUCTION (filiale du groupe Bouygues liée à
la section par une convention de jumelage).
Le premier ouvrage, réalisé pour la DDE16,
s'inscrit dans le cadre de la déviation de Jarnac et franchira
le bras navigable du fleuve Charente. Ce pont qualifié "à
structure complexe" met en oeuvre des choix innovants
en matière d'ouvrages d'art.
Montant des travaux: 6,5 M€uros
 |

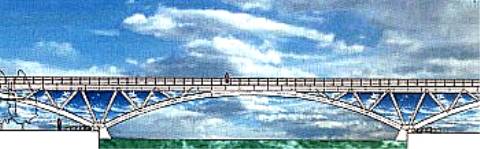

L'OUVRAGE PROJETE: Quatre 1/2
arcs tubulaires prolongés
par
des travées béton sur les rives
pour
une longueur totale de 150m.
(les
travées de rive ne sont pas visibles sur le dessin)
|
 |

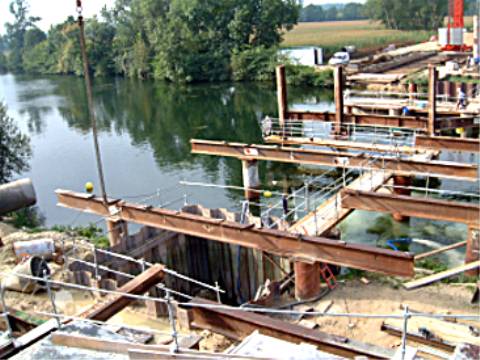

VUE GENERALE DU CHANTIER
Au premier plan le batardeau pour la
réalisation de l'appui des deux 1/2 arcs amonts de la
rive droite.
|
 |

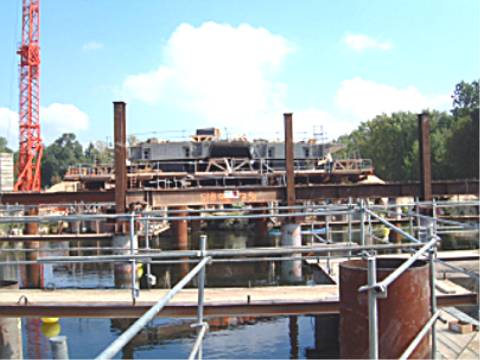

VUE GENERALE DU CHANTIER
(depuis la rive gauche)
Au fond une travée béton de la
rive droite.
|
 |

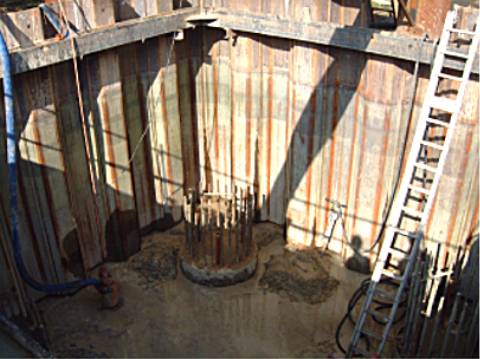

UN DES 4 PIEUX DE FONDATION DANS
UN BATARDEAU DE LA RIVE DROITE.
(diamètre d'un pieu: 1,20 m)
|
 |

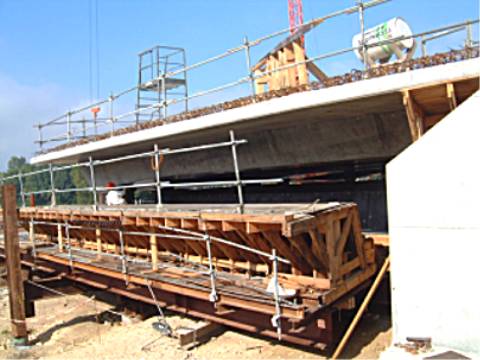

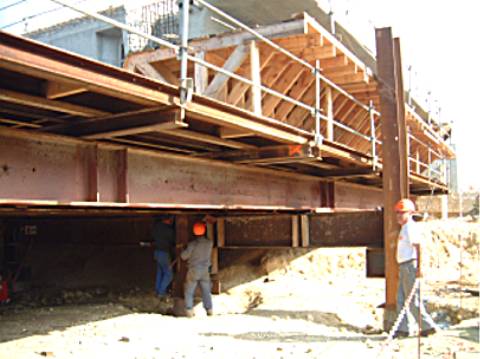

DESCENTE DU COFFRAGE D'UNE TRAVEE DE
LA RIVE DROITE AVANT RIPAGE.
(Translation de l'ensemble pour
coffrer une nouvelle travée)
|
 |
PREPARATION DU RIPAGE
(treuil de traction ancré sur la
rive opposée)
|
 |

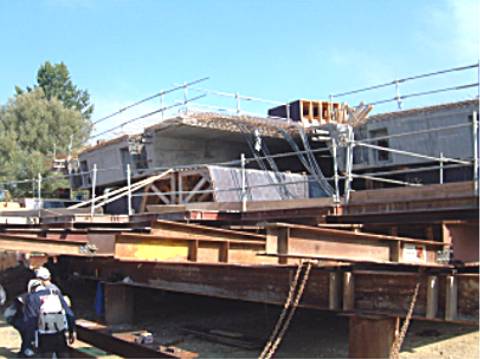

L' ENSEMBLE (platelage+coffrage)
EN COURS DE RIPAGE
|
 |

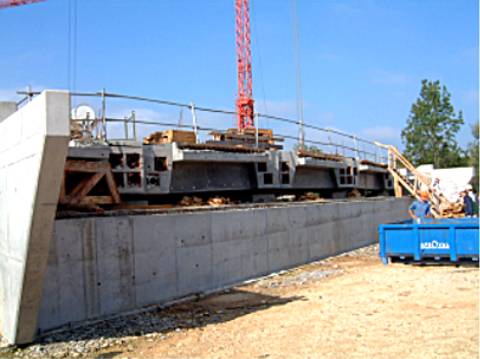

ARRIERE DE LA CULEE RIVE DROITE
(avec ancrage de la précontrainte
longitudinale)
|
Le deuxième
ouvrage permettra à la déviation Est d'Angoulême de franchir
la vallée de l'Anguienne. Ce viaduc de 400m de long présentera
une architecture unique en Europe.
Montant
des travaux: 10 M€uros
 |
PHOTOMONTAGE OUVRAGE
TERMINE
|
 |
M. Fabrice DENIS, l'ingénieur
responsable
des
travaux, conduit la
visite.
|
 |

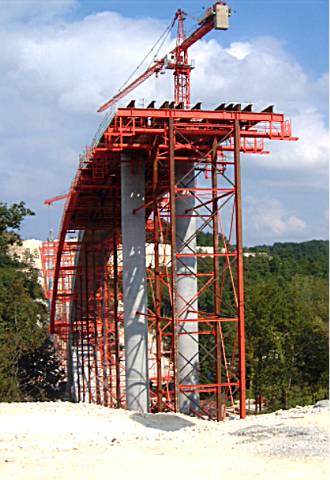

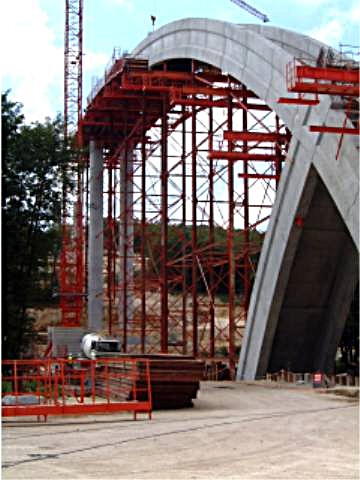

REALISATION DU PREMIER ARC
|
 |
LE PREMIER ARC ACCOSTE SUR
LA
PILE
P1
|
 |

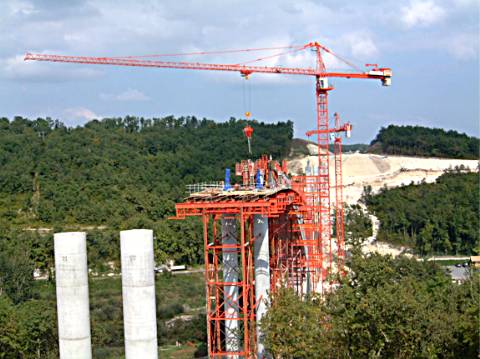

VUE GENERALE DES TRAVAUX
|
